* 본 글은 공간정보교육포털 '스페이스인'의 [ QGIS 실습 ] 강의를 듣고 정리한 글입니다.
비교적 과거의 강의이기 때문에 현재의 기술과는 차이가 있을 수 있습니다.
공간정보교육포털
공지사항서버 재기동(23.04.06)에 따른 공간정보 교육포털 이용 안내 2023-03-24
www.spacein.kr
1. QGIS 설치, 오픈데이터 다운로드, QGIS에서 수치지도 데이터 열어보기
QGIS 설치
- QGIS 공식 홈페이지: https://qgis.org/ko/site/
QGIS 프로젝트에 오신 것을 환영합니다!
여러분의 GIS 작업에 QGIS를 사용해 보세요.
qgis.org
- QGIS의 역사
- 공간 데이터 조회, 편집, 분석 기능을 지공하는 데표적인 오픈소스 GIS SW
- 게리 셔먼(Gary Sherman)이라는 개발자가 2002년 초부터 개발 착수, 시작
- 2007년부터 OSGeo 인큐베이터 프로젝트로 선정. 2009년 1월 1.0 버전 공개
- 초기에는 Quantum GIS라는 이름을 갖고 있었음
- QGIS 설치관리자 유형
- Latest release: 최신 버전
- Long term release repository: 장기 안정화 버전
- 고급사용자용: 여러 오픈소스 SW를 함께 설치할 수 있음
- QGIS 설치
- QGIS 기능 안내
- QGIS Desktop: 실제 QGIS의 기능을 살펴볼 수 있는 실행 화면
- OSGeo Shell: QGIS에 익숙해지면 커맨드라인에서 직접 명령어를 입력해 QGIS를 사용할 수 있음
- QGIS Browser: 공간 데이터를 보다 쉽게 열람할 수 있는 브라우저 기능
- Qt Designer: QGIS에서 개발자가 되어 QGIS 소프트웨어를 보다 발전시킬 때 쓰는 기능
- SAGA GIS: QGIS와는 별도의 GIS SW. QGIS에서 SAGA GIS의 기능을 사용할 수 있음
오픈데이터 다운로드
- 1. 국토정보플랫폼 공식 홈페이지 접속: http://map.ngii.go.kr/
메인
map.ngii.go.kr
- 2. 메인 화면에서 ‘수치지도’ 클릭
- 3. 원하는 지역 검색
- 1) 통합검색으로 건물명을 검색
- 2) 간편지도 검색으로 인덱스를 설정
- ‘마포구청’ 통합검색 > 간편지도 검색 클릭해 인덱스를 1:1,000으로 설정
- 인덱스는 좌측 상단의 간편지도 검색 박스나 우측 하단의 바에서 조정 가능
- 3) 도엽 선택 > 수치지형도 종류가 나타남
- 도엽: 일정한 도식과 분할되어 한정된 방향으로 통일된 지역을 자른 도면 형식
- 4. 다운로드
- 1) 수치지도 2.0 선택
- 2) 인덱스를 1:1,000으로 설정 > ‘(서울1961)376081961’ 옆 체크박스 클릭 > 다운로드 > 신청서 작성 > 파일 전송 프로그램 INNORIX 설치 > 전체 다운로드
- 다운로드한 수치지도의 확장자는 .shp, .shx, .dbf, .prj
| 공간 데이터 파일 유형 - ESRI Shapefile | |
| .shp | 쉐이프 포맷 : 도형 파일 (벡터 형식) |
| .shx | 쉐이프 인덱스 포맷 - 도형의 위치, 방향 정보 |
| .dbf | 속성 포맷 - 각 도형의 속성정보, 데이터베이스 포맷 |
| .prj | 좌표정보 |
| sbn, sbx | 도형의 공간 인덱스 - 공간 로딩 속도를 빠르게 해주는 부가적인 파일 |
| shp.xml | 공간 메타데이터 xml 포맷 |
| .cpg | 속성정보 코드페이지 저장 |
국토정보맵 검색 방법
- 통합검색, 지명 검색, 국가기준점 검색, 국가 관심지역 검색, 간편지도 검색 > 모두 좌측 상단에 위치
- 보통 통합검색이나 지명 검색으로 주소나 지명을 입력해 검색
- 간편지도 검색: 인덱스, 영역, 반경, 행정구역, 간편선택
수치지형도의 개념과 종류
- 수치지형도의 개념
- 측량 결과에 따라 지표면 상의 위치와 지형 및 지명 등 여러 공간저오를 일정한 축척에 따라 기호/문자 등으로 표시해 정보 시스템에서 분석, 편집, 입력, 출력할 수 있도록 제작된 지도 > 도로, 건물 등의 지형지물을 전산화해서 만든 지도
- 수치지형도의 종류
- 수치지형도 1.0
- 1990년대 중반부털 제작된 DXF 파일 형식의 자료로, 지형지물의 표현에 중점을 두어 별도의 속성정보가 없는, 도형정보로만 이루어진 수치지형도
- 수치지형도 2.0
- 2000년대 이후 제작된 SHP, NGI 파일 형식의 자료. 단순 도형정보만 담은 수치지형도 1.0의 한계를 개선해 지형지물의 표현뿐만 아니라 기존 수치지형도에서 볼 수 없었던 각 지형지물들의 속성정보를 추가함
- 예: 수치지형도 1.0에서는 건물 모양만 표현 > 수치지형도 2.0에서는 건물의 용도, 층수, 높이 등 속성자료가 추가됨
- 연속수치지형도
- 2010년 이후 제작된 SHP 파일 형식의 연속화된 수치지형도
- 수치지형도 1.0과 수치지형도 2.0의 경우 도엽별로 제작 및 관리가 됨
- 도엽: 일정한 도식과 분할되어 한정된 방향으로 통일된 지역을 자른 도면 형식
- 수치지형도 1.0과 수치지형도 2.0의 경우 도엽 경계 간 정보가 단절되는 한계가 있으나, 연속수치지형도는 이 한계를 보완
- 온맵
- 도형정보만 포함
- 문자와 기호로 속성정보를 대체
- 배경영상 포함
- PDF 형태로 제공됨
- 수치지형도 1.0
오픈데이터 플랫폼
- [국토지리정보원] 국토정보플랫폼: http://map.ngii.go.kr/
- [행정안전부] 공공데이터 포털: https://www.data.go.kr/
- 모든 오픈데이터를 모아서 통합 제공
- [환경부] 환경공간정보서비스: https://egis.me.go.kr/
- 토지피복지도, 환경주제도 등의 공간정보 제공
- [산림청] 산림공간정보서비스: https://www.forest.go.kr/newkfsweb/kfs/idx/SubIndex.do?orgId=fgis&mn=KFS_03_08_01
- 임상도를 비롯한, 국가의 산림과 관련된 모든 공간정보 제공
- 서울 열린데이터 광장: https://data.seoul.go.kr/
- 서울시에서 공간정보 제공 (’위치정보’로 검색)
수치지도 포맷 변환하기
- 국토정보플랫폼의 수치지형도 데이터는 QGIS에서 호환되지 않기 때문에 포맷을 변환해줘야 함
- .ngi, .nda 포맷을 QGIS에서 호환 가능한 포맷으로 변환해야 함
- 현재 다운로드한 수지지도 포맷은 .shp, .shx, .dbf, .prj 이라 사실상 변환이 필요없으나, 수치지도 포맷에 대해 더 깊게 이해하기 위해 강의를 끝까지 들었음
- 1) 국토지리정보원 공식 홈페이지 접속: https://www.ngii.go.kr/
- 2) 국토지리정보원 상단 메뉴 > 콘텐츠센터 > 자료실 > ‘프로그램’ 클릭 후 SMART 검색 > ‘수치지도 활용 S/W 업데이트 공개’ 글 클릭
- 3) '수치지도활용소프트웨어_Setup_110822.zip’ 파일 다운로드 > 압축 해제

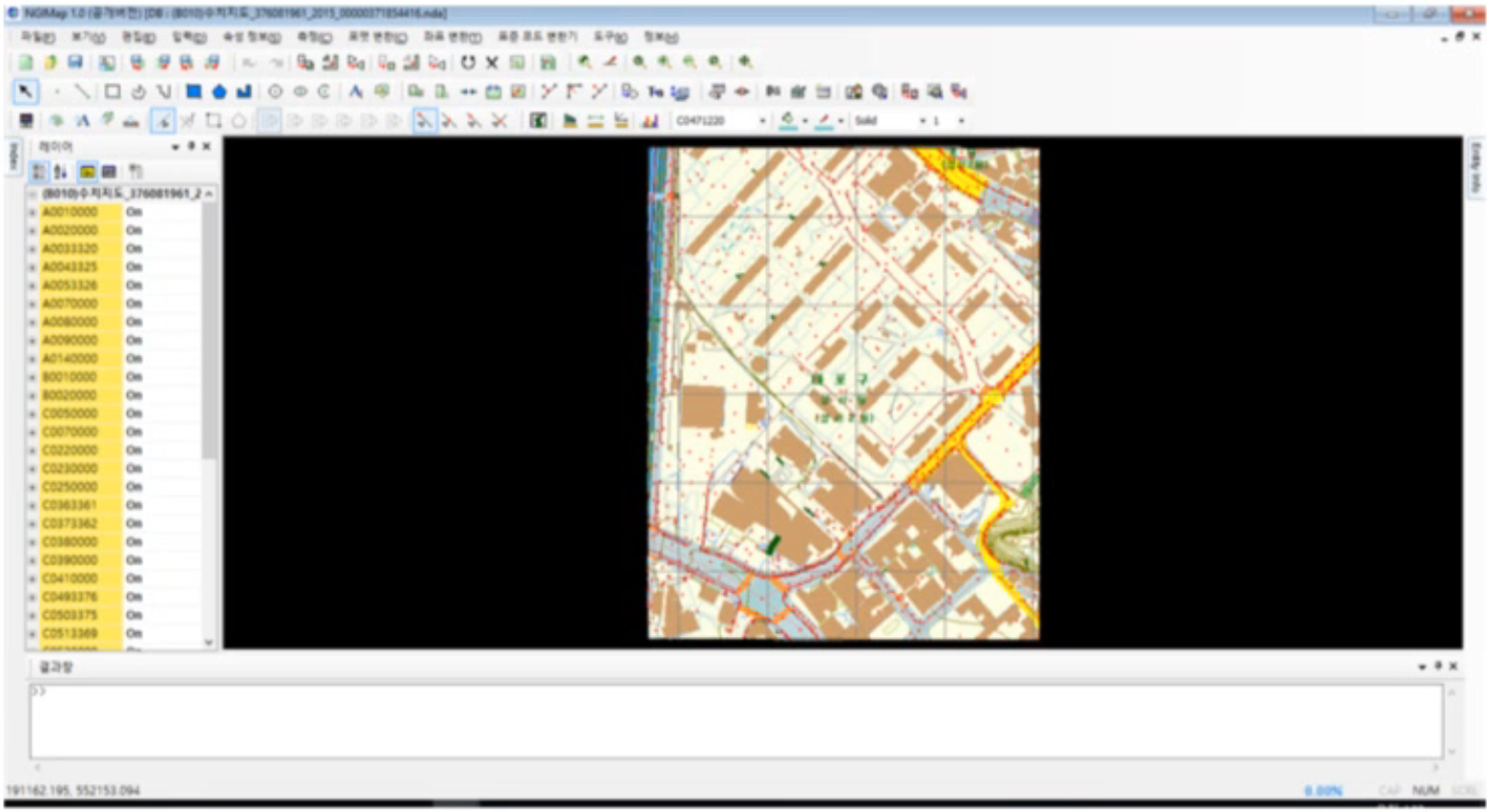

- 4) 수치지도 활용 SW(NGIMap 1.0 - 공개 버전) 실행
- 파일 > 열기 > 국토정보플랫폼에서 다운로드한 수치지도 2.0 ngi 포맷 선택
- 5) 수치지도 포맷 변환
-
- 포맷 변환 > 다중 포맷 변환 클릭
- 변환 타입: NGI > SHP(수치지도) 로 변경
- *.ngi, *.nda 포맷 > *.shp, *.shx, *.dbf 포맷
QGIS에서 수치지도 데이터 열어보기
- 레이어 > 레이어 추가 > 벡터 레이어 추가 (or Manage Layers Toolbars > 벡터 레이어 추가)
- 벡터 데이터셋 옆의 버튼을 눌러 파일 열기 > .shp 파일을 클릭 > 추가 버튼 클릭
- 벡터 데이터셋 옆의 버튼을 눌러 파일 열기 > .shp 파일을 클릭 > 추가 버튼 클릭

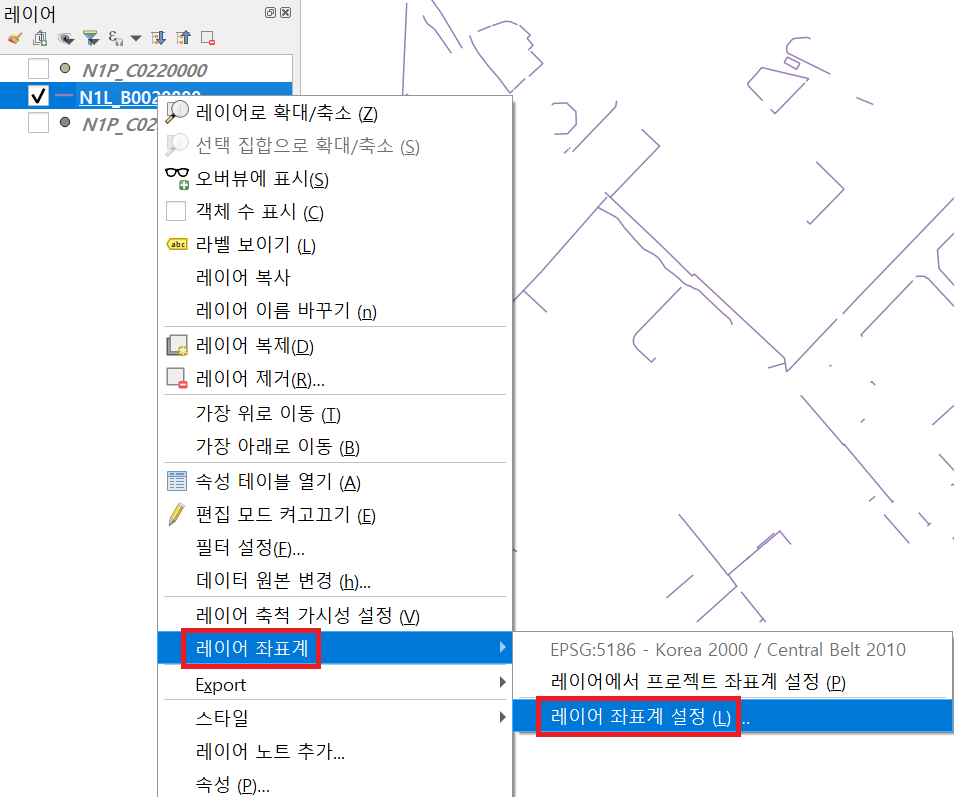

- 위 사진에서 레이어에 마우스 오른쪽 클릭 > 레이어 좌표계 > 레이어 좌표계 설정 > Korea 2000/Cetral Belt 2010 (권한 ID: EPSG:5186) 선택
